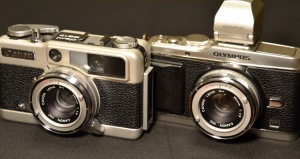

この写真の二台のカメラ、
左"Canon DEMI"と右"Olympusu PEN E-P3"を兄弟機にしてしまいました
キャノンデミはフィルムカメラ、オリンパスペンはデジカメですが、
どちらも同じレンズ”Canon SH 30mm f=1.7”を装着しているでしょう。
つまり、右のレンズはオリンパス用に改造したものなんです。

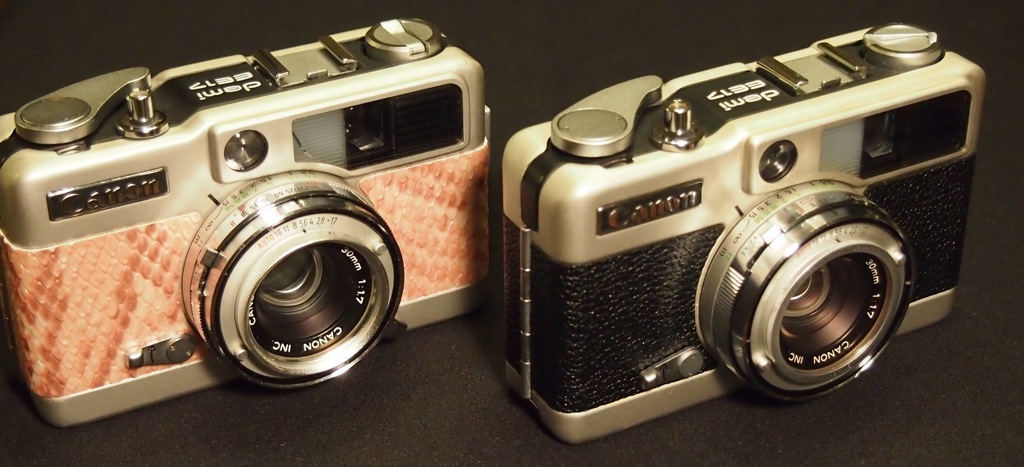

改造のきっかけはこれです。「キャノンデミdemiが二台に」です。

二台あっても、実際には左の一台は出番がありません。
それも勿体無いので、レンズだけでも生かせないかと考えました。
一番良いのは、使用頻度の高いデジカメE-P3の交換レンズとして甦らせることです。

改造方法はこんな具合です。

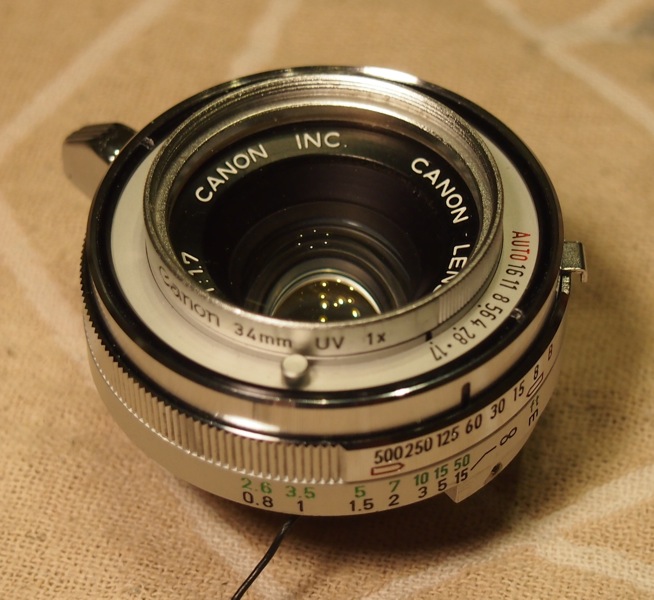

まず、レンズユニットを取り外します。

レンズユニットは、
レンズ＋絞り＋シャッター、で構成されています。
交換レンズとしてはシャッターが不要ですから、これを取り除きます。

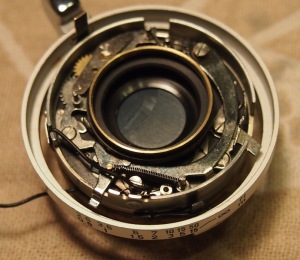

下の写真のシャッター機構一式を外してしまいます。

シャッター機構の下に隠れているシャッター羽根も外します。

残りを元に戻すと、こんな感じです。

絞り羽根だけが見える状況です。

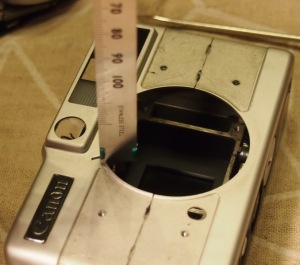

一方、キャノンデミのボディの深さをノギスでチェックします。

キャノンデミのレンズユニット取付部からフィルム面までは、約30mmです。
オリンパスペンのマウント面からセンサー面までの深さ（フランジバック）は、
マイクロフォーサーズ（m4/3と略される）の規格どおりの約20mmです。
この差の約10mmを利用してレンズの台座を工夫します。

使用したのは、m4/3用接写リングです。中国製の安いものです。

この接写リングの一番下のリングだけが必要です。
それを、こんな感じでレンズの後玉側に貼付ければ良いはずです。

最初は両面テープで貼付けたのですが、
無限遠のピントチェックをしているうちに床に落として、危うく壊すところでした。
それで、ゼリー状の強力瞬間接着剤で貼付けました。もうびくともしません。

また、後玉側の出っ張りはボディ内部を損傷させる危険があります。
損傷を避けるために、下の写真のヘリコイド内筒の出っ張りは切り落としました。

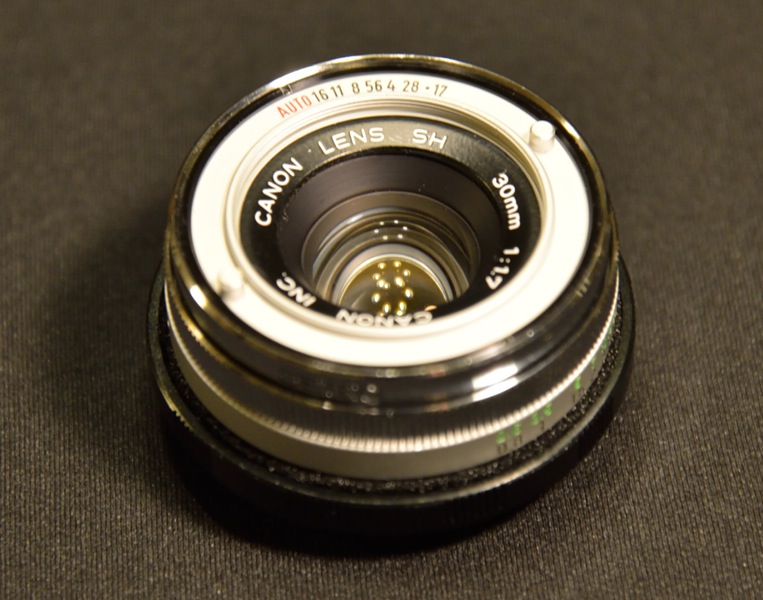

完成しました。対物側の写真です。

ピントを合わせる時は、レンズを直接回して調整します。
いわゆる全玉繰り出し式です。
近接撮影の時に回しすぎると、外れて落っこちる！ので注意が必要です。

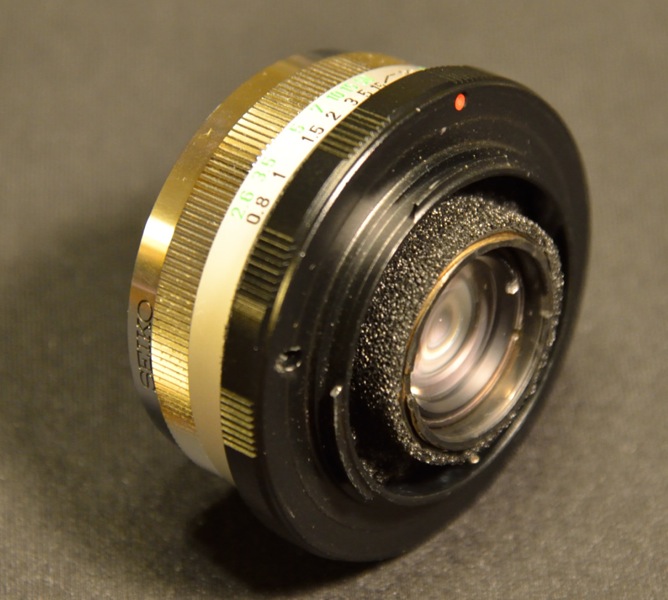

マウント側です。

反射防止のために、遮光モルトと艶消し塗料で金色の真鍮部分を覆いました。

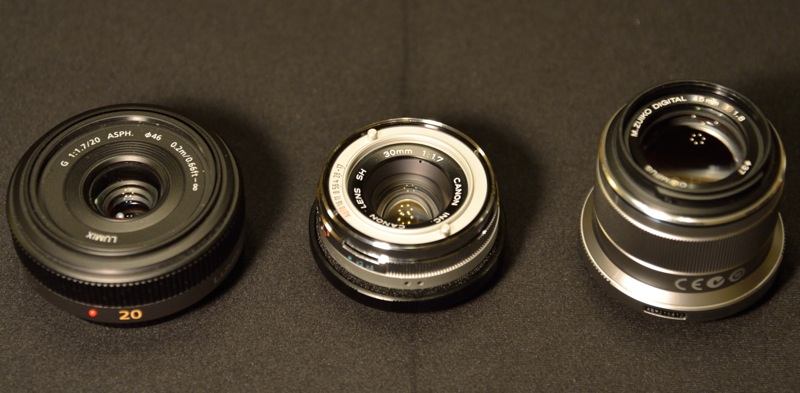

これでm4/3用の単焦点レンズが三本になりました。

左から、
　・Panasonic Lumix の　20mm f=1.7
　・自家製 Canon の　30mm f=1.7
　・Olympus 純正の　45mm f=1.8
です。
30mmの明るいレンズは市販されていないので貴重です。
